您的位置: 首頁 -> 產品展示 -> 低壓開關柜系列 -> 光電一體化電源機柜YA～PSC（50～600A）

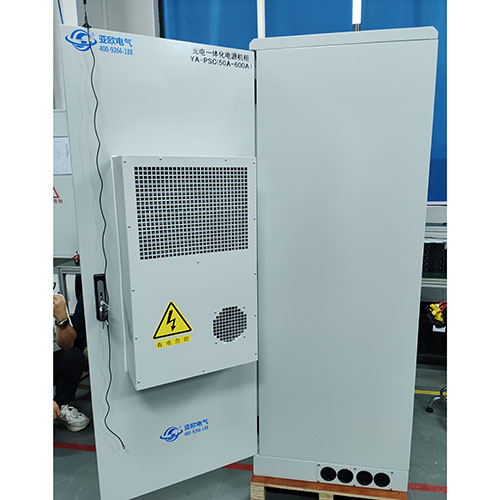

光電一體化電源機柜YA～PSC（50～600A）

[上一個：小戶箱]　 [下一個：光電一體化智能電源機柜YA～I(xiàn)PC（50～600A）]

結構說明
產品型號說明
主要技術參數

光電一體化電源機柜說明書

光電一體化電源機柜YA～PSC（50～600A）

概述

本文檔針對由嵌入式電源系統、戶外電源機柜、FSU、交流空調組成的滿配容量為600A的室外一體化智能電源系統的產品介紹、部件介紹、安裝、調測、系統維護等方面進行描述。產品在交流配電、直流配電的配置與說明書描述存在差異，請與實物為準。

1. 系統簡介

本產品是由戶外機柜、嵌入式電源、交流空調、FSU等組成的戶外電源系統，可落地安裝于地面，對通信設備提供穩定的-48V直流電源。

2. 系統特點

n 整流模塊采用全面軟開關技術。

n 支持監控模塊與整流模塊無損傷熱插拔。

n 支持光伏模塊與整流模塊混插，實現快速疊光共功能。

n 滿足通信用開關電源設備節能分級標準要求。

n 完善的電池管理功能。

n 可根據需求定制無下電，一次下電和二次下電等不同配置。

n 可選配增加電池倉空間，實現一體化機柜功能。

3. 產品組成

系統型號

YA～I(xiàn)PC（50～600A）

整流模塊規格

75A 1U/50A 1U （滿配8pcs）

交流配電單元

交流輸入

100A/4P*2pcs

交流輸出

16A/1PN*3pcs

光伏配電單元

光伏輸入

63A/2P*3pcs

直流配電單元

負載輸出

用戶類型支持軟件自定義。默認配置：100A×1,32A×3，可靈活擴展，最多可配置4路125A斷路器和10路63A斷路器，每個分路分別軟件控制上電和下電，每個分路分別計量；普通斷路器16A/1PN*3pcs。

電池開關

智能斷路器：125A/1PN*4pcs

防雷單元

交流防雷

B+C級，Imax=80kA+40kA

光伏防雷

C級：Imax=40KA

直流防雷

C級：Imax=40KA

機柜

尺寸

650mm(W)*650mm(D)*1800mm(H)

電池空間

19英寸4U四組

重量

90KG

防護等級

IP55

溫控系統

散熱

1500W交流空調
